CJ/T120-2016给水涂塑复合钢管试验方法

1、外观

涂塑钢管的外观可用目测和手感进行检验。

2、尺寸

涂塑钢管的涂层厚度用电磁测厚仪测量，在管子的两端测量周长上直交的任意4点。

涂塑钢管的长度用精度为1mm的钢卷尺测量。

3、螺纹

涂塑钢管螺纹应按GB/T7306的规定，采用螺纹环规进行检验。

4、针孔试验

用电火花检测仪，对提供试验管的整个表面进行检验，检测有无电火花产生。针孔试验的电压值应符合CJ/T120-2016中表6的规定。

表6 针孔试验所用电压值

5、附着力

聚乙烯涂层附着力的测定应按附录A执行。

环氧树脂涂层附着力的测定应按附录B执行。

6、弯曲试验

从测试的涂塑钢管任意位置切取长约1200mm的试样，在常温下以基管外径的8倍，在弯管机上进行弯曲，弯曲时不带填充物。

对聚乙烯涂层弯曲角度为90°，对环氧树脂涂层弯曲角度为30°，弯曲时焊缝位于弯曲主面的外侧。

试验后，从弯曲圆弧轴线的中部将试件剖开，检查内涂层有无剥离和裂纹出现。

7、压扁试验

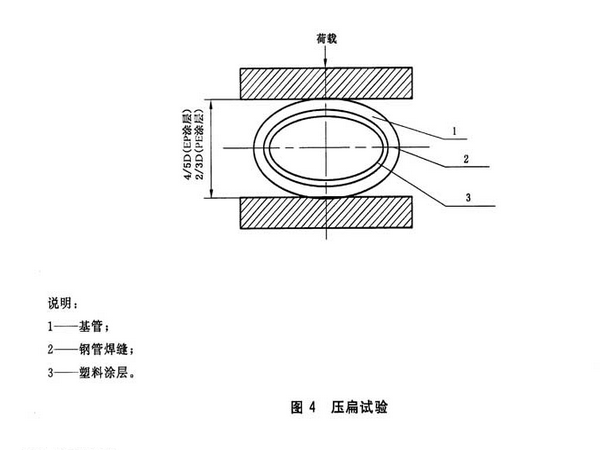

从测试的涂塑钢管任意位置切取长约50mm的试样，在常温下如图4置于两平板之间，在拉力试验机上渐渐压缩。

对聚乙烯涂层，两平板间距离控制为试验外径的2/3；对环氧树脂涂层，两平板间距离控制为试验外径的4/5，压扁时涂塑钢管焊缝与压缩方向垂直。

压扁后，观察内涂层有无裂纹和剥离出现，对于公称尺寸大于DN200的涂塑钢管可用DN150的涂塑钢管代替。

8、冲击试验

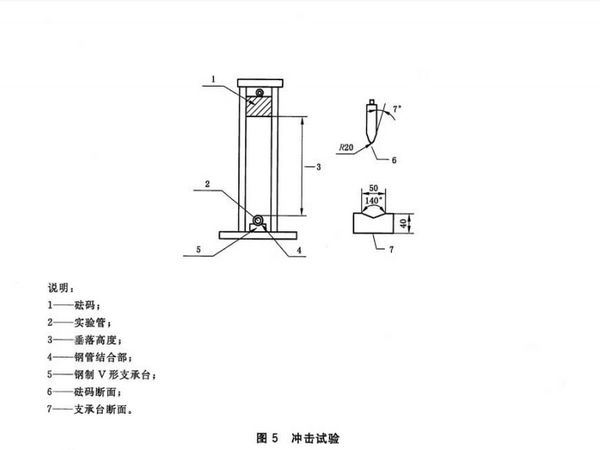

从检测的涂塑钢管任意位置切取长约100mm试样，在常温下如图5所示按表7规定进行冲击试验，此时焊缝应安置在与冲击面相反的位置。

试验后，检查内涂层有无剥离和裂纹出现，对于公称尺寸大于DN200的涂塑钢管可用DN150的涂塑钢管代替。

表7 冲击试验的锤重和锤落高度

9、卫生性能

卫生性能试验应按GB/T17219标准执行。

10、热镀锌层性能

热镀锌层性能试验应按GB/T3091标准执行。
